工場建設では騒音対策や耐震設計に注目が集まりやすい一方で、「微振動（びしんどう）」対策は見落とされがちな要素の一つです。しかし、精密加工や半導体、電子部品製造などの分野では、わずかな振動でも製品品質や設備精度に影響を与える可能性があります。
特に近年は精密加工技術の高度化により、設備の振動許容値が厳しくなる傾向にあります。そのため工場計画段階で微振動の発生要因を把握し、適切な対策を検討することが重要です。本記事では、工場建設における微振動対策の基本的な考え方と設計上のポイントについて整理します。
微振動とは何か
微振動とは、人が感じるレベルよりも小さい振動であり、建物や地盤を通じて伝わる振動を指します。一般的な建物では問題にならないレベルの振動であっても、精密設備では加工精度や測定精度に影響を与える場合があります。
特に次のような設備では、微振動の影響が問題になることがあります。

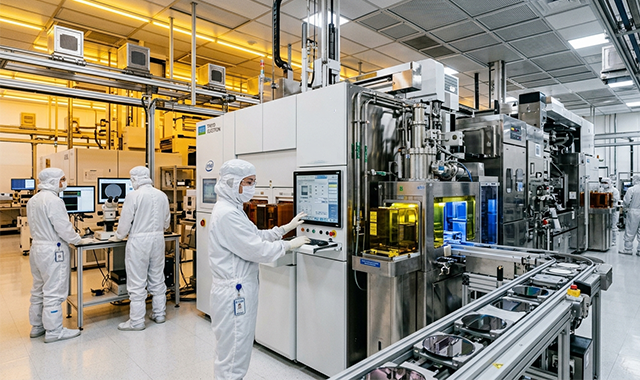

半導体製造装置
精密測定機器
電子部品製造設備
精密研磨装置
光学機器製造設備
これらの設備ではナノレベルやミクロンレベルの精度が求められるため、わずかな振動でも品質に影響を与える可能性があります。
微振動が発生する主な要因
工場内外ではさまざまな要因によって微振動が発生します。主な発生源は次の通りです。
外部要因
工場周辺の環境によって振動が伝わる場合があります。
鉄道や道路交通
工事振動
周辺工場の大型設備
重車両の通行
これらの振動は地盤を通じて建物へ伝わるため、敷地条件によって影響が変わる場合があります。
内部要因
工場内部の設備も振動の発生源となります。
大型プレス機
コンプレッサー
空調設備
搬送設備
ポンプ設備
特に大型機械設備は連続的な振動を発生させるため、精密設備との配置計画が重要になります。
微振動対策｜建築計画での考え方
微振動対策は、設備設計だけでなく建築計画とも密接に関係します。工場設計では次のような視点から対策が検討されます。
建物配置の工夫
振動を発生する設備と精密設備の距離を確保することが基本的な対策になります。
例えば、
重機械設備ゾーン
精密加工ゾーン
を分けて配置することで振動の影響を抑えることができます。
基礎構造の検討
精密設備を設置するエリアでは、基礎構造を工夫することで振動の影響を低減する場合があります。
主な対策としては次のような方法があります。
厚いコンクリート基礎
独立基礎の採用
防振基礎構造
基礎の重量増加
建物構造と基礎計画は振動対策に大きく影響します。
防振装置の設置
設備側の対策として、防振装置が採用される場合もあります。
例えば
防振ゴム
防振スプリング
空気ばね装置
などの装置により、設備振動を吸収する仕組みが使用されることがあります。
微振動評価で用いられる指標
微振動の評価では、振動速度などを基準とした指標が用いられることがあります。精密工場では設備メーカーが振動許容値を提示している場合もあり、工場設計ではその条件を満たすことが重要になります。
特に半導体工場や精密製造工場では、設備仕様に応じて振動基準を確認することが必要になります。
工場建設で見落とされやすいポイント
微振動対策は建物完成後に対応することが難しいケースが多くあります。例えば、
精密設備エリアの配置
機械設備との距離
基礎構造
地盤条件
などは建築計画段階で決まる要素です。設計後に対策を行う場合、建物改修や設備移設が必要になる可能性もあります。そのため、精密設備を導入する工場では、建築計画の初期段階で振動条件を整理しておくことが重要です。
微振動は一般的な工場では問題になりにくい場合もありますが、精密加工や電子部品、半導体製造などの分野では重要な設計要素となります。振動の発生源や設備配置、基礎構造などを総合的に検討することで、振動の影響を抑える工場設計が可能になります。
特に精密設備を導入する計画では、建築計画・設備計画・敷地条件を含めた総合的な検討が重要となります。
