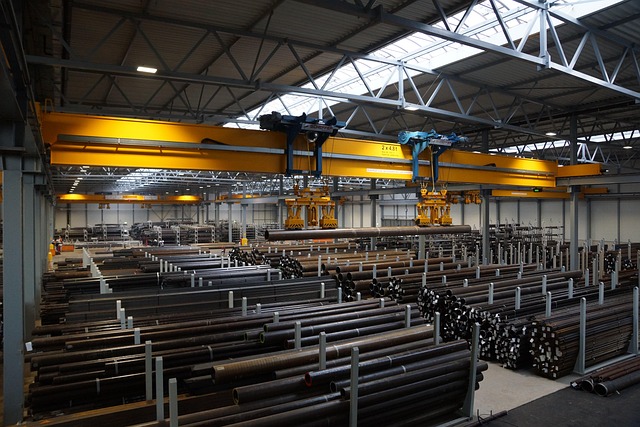

製造現場では、生産機械や製品そのものが数トンを超える「重量物」であることも珍しくありません。
こうした重量物を取り扱う工場の構造設計では、一般的な軽量設備前提の建物と比べて、
床荷重・柱脚の強度・天井クレーン対応・基礎構造などにおいて特別な設計配慮が必要です。
本記事では、クレーン設備のある工場や重量物加工ラインに求められる構造設計の基本的な考え方を、実務目線でわかりやすく解説します。
■ 重量物を扱う工場とは？どんな設備が想定されるか
重量物対応の設計が必要になる主なケース：
大型金属部品や鋼材の加工・溶接工場
射出成形・プレス加工ライン（機械重量数トン）
物流拠点での重量ラック・大型自動仕分け設備
造船・機械組立・半導体装置の構成部材等
特に以下の設備導入時には構造補強が必須です：
天井クレーン（2.8t・5t・10t・20tなど）
搬送レール・ホイスト式吊上げ装置
地中ピット設置型の加工機械
■ 構造設計で重要な3つの観点
① 床荷重（耐荷重）
一般的な工場の床荷重設計は 1.5〜3.0t/㎡ が目安です。
しかし重量機械やパレット積載が想定される場合、5.0〜10.0t/㎡以上の耐荷重設計が必要となります。
設置位置に局部荷重が集中しないよう、配筋・スラブ厚を局所的に増強
**無収縮モルタル・高強度コンクリート（Fc30〜Fc40）**の採用
転倒リスクや振動対策として、基礎アンカー・免震装置の検討も必要
✅ 基礎の「杭打ち有無」や「地耐力の調査」も設計初期に確認することが推奨されます。
② クレーン対応構造（柱・梁）
天井クレーンを導入する場合、建物構造と一体設計が必要です。
| クレーン容量 | 主な構造設計配慮点 |
|---|---|
| 2.8t以下 | 軽量クレーン用鉄骨柱＋走行レール設置／準耐火構造でも対応可 |
| 5t〜10t | 鉄骨梁・柱脚の強度設計が必須／ブレース補強・基礎設計の強化 |
| 20t以上 | 全体構造を「クレーン建屋」として構成／躯体剛性・水平力対応が重要 |
✅ **柱間スパン（一般的に6〜10m）と天井高さ（5m〜8m以上）**もクレーン仕様に合わせて決定されます。
③ 機械基礎と防振対策
重量物の稼働に伴う振動・騒音・沈下リスクへの対応も設計上の課題です。
地中ピット基礎＋免震マット＋レベリングモルタルの三段構成
建物基礎とは絶縁された独立基礎方式の採用
防振ゴムやスプリングアイソレーターによる対策
これにより、周囲の機械・建物構造に与える振動影響を最小限に抑えられます。
■ 設計段階での注意点とスケジュール感
| 設計段階 | 必須確認項目 |
|---|---|
| 基本計画 | 重量物の搬入導線／クレーン要否／床荷重目標値 |
| 実施設計 | 地盤調査結果による基礎構造の選定／耐震・耐火等級 |
| 施工前 | クレーンメーカーとの詳細打合せ／荷重位置の最終確定 |
✅ 設備メーカーと設計者・施工者の**「三者連携体制」**を早期に構築することで、手戻りや設計ミスを防げます。
重量対応設計は工場計画の「基礎体力」
重量物を扱う工場では、建築コストがやや上昇する傾向がありますが、
後から補強するよりも、初期設計段階から正しく計画する方がコスト効率も高く、安全性も確保されます。
「どのくらいの重さを、どの場所で、どう動かすか？」
「それに伴う振動や沈下、構造影響は？」
「将来的な機械入替にも耐えられる設計か？」
このような観点で事前に設計パートナーに相談しながら進めることが、
稼働後も安定した生産を維持できる強い工場づくりにつながります。
