工場建設や工場改修を検討する際、建物の面積や生産設備に目が向きがちですが、空調設備の計画も非常に重要です。特に、製造エリア、クリーンルーム、食品工場、医薬品工場、精密工場、化粧品工場などでは、温度・湿度・換気・清浄度を管理するために、エアハン（エアハンドリングユニット）が使われる場合があります。

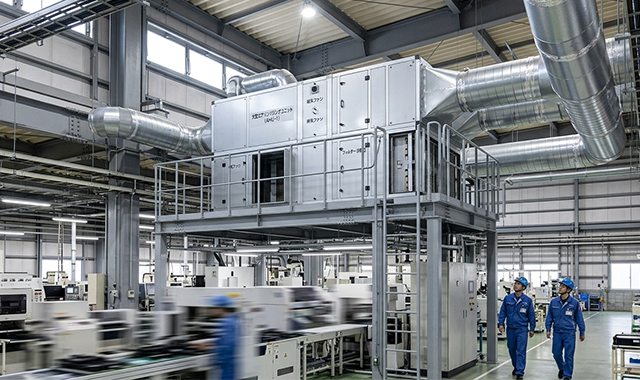

エアハンとは、正式にはエアハンドリングユニット、英語では**AHU（Air Handling Unit）**と呼ばれる空調設備です。一般的に、ファン、コイル、加湿器、フィルター、ケーシングなどで構成され、空気の冷却・加熱・加湿・除湿・ろ過・送風を行います。
エアハンは、大空間の空調や、温度・湿度・清浄度など一定の空調品質が求められる空間に対応しやすい設備です。工場、病院、商業施設、オフィスなど、さまざまな建物で使われています。
ただし、工場におけるエアハンは、単なる「冷暖房設備」ではありません。製品品質、作業環境、衛生管理、結露対策、省エネ、設備メンテナンスに関わる重要な設備です。この記事では、工場のエアハンを計画する際に、発注者が建築計画の段階で確認すべきポイントを解説します。
エアハンとは何か
エアハンは、空気を取り込み、フィルターでろ過し、コイルで冷却・加熱し、必要に応じて加湿・除湿を行い、ファンで各室へ送風する空調設備です。
一般的なパッケージエアコンが比較的小規模な空間の冷暖房に使われることが多いのに対し、エアハンは大きな空間や、複数の部屋に空気を供給する空調システムで使われることがあります。
工場では、以下のような目的でエアハンが使われます。
- 製造エリアの温度管理
- 湿度管理
- 換気
- 外気処理
- 清浄度管理
- クリーンルーム空調
- 差圧管理
- 結露対策
- 臭気・粉じん対策
- 作業環境の改善
特に、食品工場や医薬品工場、精密機器工場では、空調条件が製品品質に影響する場合があります。そのため、エアハンの計画は、建物完成後に調整するものではなく、建築計画の初期段階から検討することが重要です。
工場でエアハンが重要になる理由
工場の空調は、事務所の空調とは考え方が異なります。事務所では人が快適に過ごせる温度・湿度が主な目的になりますが、工場ではそれに加えて、製品品質や製造工程の安定性を考える必要があります。
たとえば、食品工場では、温湿度管理が不十分だと結露やカビの原因になる場合があります。医薬品工場では、清浄度や差圧、温湿度が品質管理に関係します。精密工場や半導体関連工場では、温度変化や微粒子が製品精度に影響することがあります。
また、製造設備から発生する熱、蒸気、臭気、粉じん、油煙なども空調計画に影響します。生産設備の発熱量を考慮せずにエアハンを計画すると、稼働後に室温が安定しない、空調能力が不足する、作業環境が悪化するなどの問題が起こる可能性があります。
工場のエアハン計画では、人の快適性だけでなく、製品品質、製造設備、作業環境、衛生管理を一体で考えることが重要です。
パッケージエアコンとの違い
工場の空調計画では、エアハンを使うべきか、パッケージエアコンで対応できるかを検討する場面があります。
パッケージエアコンは、比較的導入しやすく、個別の部屋や小規模な空間に適しています。一方で、広い製造エリアや、外気導入量が多い空間、温湿度管理や清浄度管理が必要な空間では、エアハンの方が適している場合があります。
エアハンは、風量、外気処理、フィルター、加湿・除湿、ダクトによる空気供給などを計画しやすい点が特徴です。工場全体の空調をまとめて管理したい場合や、クリーンルーム、恒温恒湿室、衛生管理区域などを計画する場合には、エアハンを含めた空調方式の検討が必要になります。
ただし、エアハンは機器本体だけでなく、熱源設備、ダクト、配管、機械室、電源、制御、メンテナンススペースも必要になります。そのため、初期費用や設置スペース、運用管理を含めて検討する必要があります。
1. 必要な温湿度条件を整理する
エアハン計画で最初に確認すべきことは、工場内で必要な温湿度条件です。
同じ工場内でも、製造エリア、保管エリア、検査室、包装室、出荷エリア、事務所では、必要な温度・湿度が異なる場合があります。すべてのエリアを同じ条件で空調しようとすると、設備費やランニングコストが大きくなる可能性があります。
発注者は、以下のような条件を整理しておく必要があります。
- 製造工程ごとの温度条件
- 湿度管理が必要な工程
- 結露を避けたいエリア
- 高温・多湿になりやすい工程
- 冷蔵・冷凍品を扱うエリア
- 温度変化が品質に影響する製品
- 検査室や品質管理室の条件
- 季節による外気条件の影響
温湿度条件を明確にしないままエアハン容量を決めると、過大設計や能力不足につながることがあります。製造部門や品質管理部門と連携し、どのエリアにどの程度の空調精度が必要なのかを整理することが重要です。
2. 風量と換気量を確認する
エアハンは、必要な風量を確保するための設備です。風量が不足すると、室内の温度や湿度が安定しにくくなり、換気や清浄度管理にも影響します。
一方で、必要以上に大きな風量で計画すると、エアハン本体、ダクト、ファン、電力使用量、機械室スペースが大きくなり、初期費用とランニングコストが増える可能性があります。
風量を検討する際は、以下の条件を確認します。
- 室内面積
- 天井高さ
- 作業人数
- 外気導入量
- 製造設備の発熱量
- 換気が必要な工程
- 粉じん・臭気・油煙の発生量
- 清浄度管理の必要性
- 差圧管理の有無
- 将来の設備増設
特に工場では、生産設備の発熱量が大きく影響します。建築計画の段階で設備メーカーから発熱量や排気条件を確認し、エアハンの容量や風量計画に反映することが重要です。
3. 清浄度・フィルター条件を確認する
工場の種類によっては、空気中の粉じんや微粒子を管理する必要があります。エアハンにはフィルターを組み込むことで、空気をろ過して供給できます。
清浄度が求められる工場では、以下のような条件を整理します。
- 製品に粉じんが影響するか
- クリーンルームが必要か
- クリーンブースで対応できるか
- HEPAフィルターが必要か
- プレフィルター・中性能フィルターの構成
- フィルター交換の頻度
- フィルター交換スペース
- 差圧管理の必要性
半導体工場、精密機器工場、医薬品工場、医療機器工場、化粧品工場などでは、空気中の微粒子が品質に影響することがあります。その場合、エアハン本体だけでなく、フィルター、ダクト、室内気流、前室、エアシャワーなども含めて検討する必要があります。
また、フィルターは定期的な交換が必要です。フィルター交換スペースが不足していると、メンテナンスがしにくくなり、運用後の負担が増えます。
4. エアハンの設置場所を検討する
エアハンは、機械室、屋上、屋外スペースなどに設置されることがあります。設置場所によって、建築計画、構造、メンテナンス、騒音、ダクトルートが変わります。機械室に設置する場合は、エアハン本体の寸法だけでなく、点検スペース、フィルター交換スペース、コイル清掃スペース、ドレン排水、配管スペース、搬入経路を確保する必要があります。
屋上に設置する場合は、構造荷重、防水、風雨対策、メンテナンス動線、騒音、振動、将来更新時の搬出入方法を確認する必要があります。
設置場所を検討する際は、以下の点を確認します。
- エアハン本体の設置スペース
- 搬入経路
- 更新時の搬出入ルート
- 点検・保守スペース
- フィルター交換スペース
- ドレン排水
- 配管・ダクトルート
- 騒音・振動対策
- 構造荷重
- 屋外設置時の防水・防錆対策
エアハンは一度設置すると、簡単に移動できる設備ではありません。建築計画の初期段階で設置場所を検討しておくことが重要です。
5. ダクトルートと天井裏スペースを確認する
エアハンで処理した空気は、ダクトを通じて各エリアへ送られます。そのため、エアハン本体だけでなく、ダクトルートの確保も重要です。
工場では、天井裏にダクト、配管、ケーブルラック、照明、スプリンクラー、排気設備などが集中することがあります。ダクトスペースを十分に確保していないと、設計後半や施工段階で設備同士が干渉し、天井高さや梁下寸法に影響する場合があります。
確認すべき項目は以下の通りです。
- メインダクトのルート
- 給気・還気・排気の経路
- 天井裏スペース
- 梁下寸法
- 点検口の位置
- 防火区画との関係
- ダンパーや制気口の位置
- 将来増設時の余裕
特にクリーンルームや恒温恒湿室では、空気の流れ方が品質管理に関係します。ダクトルートや制気口の位置は、建築計画と一体で検討する必要があります。
6. 生産設備の発熱・排気条件を反映する
工場のエアハン計画では、生産設備の発熱量や排気条件を必ず確認する必要があります。製造設備、乾燥機、加熱装置、成形機、コンプレッサー、検査装置、冷凍・冷蔵設備などは、大きな熱を発生させる場合があります。発熱量を考慮せずに空調計画を立てると、室温が上がりやすくなり、作業環境や製品品質に影響します。
また、設備から臭気、粉じん、油煙、蒸気、薬品ガスなどが発生する場合は、エアハンだけでなく、局所排気や集じん設備、脱臭設備を検討する必要があります。
確認すべき項目は以下の通りです。
- 生産設備の発熱量
- 排気量
- 臭気の有無
- 粉じんの有無
- 油煙の有無
- 蒸気の発生
- 薬品ガスの有無
- 局所排気の必要性
- 外気導入量とのバランス
生産設備の条件が決まらないままエアハン計画を進めると、後から空調能力やダクトルートの見直しが必要になる場合があります。発注者は、設備メーカーと建築設計者が早い段階で情報共有できる体制を整えることが重要です。
7. 省エネとランニングコストを考える
エアハンは、工場のランニングコストに大きく影響する設備です。空調設備は稼働時間が長く、風量や温湿度条件によって電力使用量が大きく変わります。
初期費用を抑えることだけを考えると、運用後に電力コストが高くなる場合があります。一方で、必要以上に高仕様な空調条件を設定すると、初期費用も運用コストも増える可能性があります。
省エネを考える際は、以下のような項目を確認します。
- 必要な空調範囲を限定できるか
- エリアごとに温湿度条件を分けられるか
- インバーター制御を採用するか
- 外気量を適切に設定しているか
- 熱回収を検討できるか
- フィルターの圧損管理を行うか
- 運転時間を最適化できるか
- 中央監視やBEMSと連携するか
- 将来の省エネ改修に対応できるか
工場のエアハン計画では、建設費だけでなく、稼働後の電気代、メンテナンス費、フィルター交換費まで含めて考えることが重要です。
8. メンテナンススペースを確保する
エアハンは、設置して終わりの設備ではありません。フィルター交換、コイル清掃、ファン点検、ベルト交換、加湿器点検、ドレン清掃、センサー点検など、定期的な保守が必要です。
工場建設では、エアハン本体を置くスペースだけでなく、点検・交換作業ができるスペースを確保することが重要です。メンテナンススペースが不足すると、点検に時間がかかったり、部品交換が難しくなったり、更新時に大掛かりな工事が必要になることがあります。
また、保守点検がしにくい位置にエアハンを設置すると、日常点検が後回しになり、空調能力の低下やトラブルの原因になる場合があります。フィルターの目詰まり、ドレン排水不良、コイル汚れ、ファンの異常などは、空調性能や衛生管理にも影響します。
確認すべき項目は以下の通りです。
- フィルター交換スペース
- ファン点検スペース
- コイル清掃スペース
- 加湿器点検スペース
- ドレンパン清掃スペース
- 点検口の位置
- 作業者の安全な通路
- 更新時の搬出入ルート
- 天井点検口や機械室扉の寸法
エアハンのメンテナンス性は、工場の安定稼働に直結します。初期段階で十分に検討しておくことが重要です。
9. エアハン更新を見据えた計画にする
工場は長期間使用する建物です。その間に、エアハンの更新や部品交換が必要になる場合があります。新築時には問題がなくても、将来エアハンを更新しようとした際に、搬出入ルートがない、機械室の扉が小さい、屋上まで機器を上げる方法がない、周囲の配管やダクトが干渉する、といった問題が発生することがあります。
エアハン更新を見据える場合は、以下の点を確認します。
- エアハン本体を搬出入できるルート
- 機械室の扉寸法
- 屋上設置時のクレーン作業スペース
- ダクト・配管の取り外しやすさ
- 更新時の仮設空調の必要性
- 工場を止めずに更新できるか
- 夜間・休日工事の可能性
特に、食品工場や医薬品工場、精密工場では、空調停止が生産や品質に影響する場合があります。将来の更新工事を想定しておくことで、稼働後のリスクを減らしやすくなります。
10. 工場の種類ごとにエアハン計画は変わる
エアハン計画は、工場の種類によって大きく変わります。食品工場では、温湿度管理、結露対策、臭気対策、衛生区域の分離が重要になります。加熱工程や洗浄工程がある場合は、湿気や排気の処理も必要です。
医薬品工場では、清浄度、差圧、温湿度、フィルター、モニタリング、バリデーションを見据えた計画が重要になります。
半導体工場や精密工場では、微粒子、温湿度、排熱、静電気、微振動、クリーンルーム条件が関係します。金属加工工場では、油煙、粉じん、発熱、換気、作業環境への対応が重要です。樹脂成形工場では、成形機の発熱、臭気、冷却水、排気、温度管理がポイントになります。
このように、エアハンは工場の種類や製造工程によって必要な仕様が変わります。一般的な空調設備として一律に考えるのではなく、製造品目や品質管理条件に合わせて計画することが重要です。
エアハン計画でよくある失敗
工場のエアハン計画では、以下のような失敗が起こりやすいです。
1つ目は、生産設備の発熱量を考慮せずに空調計画を進めるケースです。設備稼働後に室温が上がり、作業環境や製品品質に影響することがあります。
2つ目は、機械室やダクトスペースが不足するケースです。建築計画の後半でエアハンやダクトを配置しようとしても、十分なスペースがなく、天井高さや設備配置に影響することがあります。
3つ目は、メンテナンススペースを確保していないケースです。フィルター交換やコイル清掃がしにくいと、運用後の保守負担が増えます。
4つ目は、将来の更新を考えていないケースです。エアハンを入れ替える際に搬出入ルートがなく、大掛かりな工事が必要になる場合があります。
5つ目は、温湿度条件を過剰に設定してしまうケースです。必要以上に厳しい空調条件を設定すると、建設費とランニングコストが大きくなります。
これらを防ぐためには、建築計画の初期段階から、製造部門、品質管理部門、設備担当、空調設計者が連携して条件を整理することが重要です。
発注者が確認すべきチェックリスト
工場のエアハン計画では、発注者は以下の項目を確認しておくと、設計段階での手戻りを減らしやすくなります。
- 製造エリアごとの温湿度条件は整理されているか
- 外気導入量と換気量は検討されているか
- 生産設備の発熱量を確認しているか
- 臭気・粉じん・油煙・蒸気への対応は必要か
- 清浄度やフィルター条件は明確か
- エアハンの設置場所は決まっているか
- 機械室や屋上の設置スペースは十分か
- ダクトルートや天井裏スペースは確保できるか
- ドレン排水や配管ルートは確認しているか
- メンテナンススペースは確保されているか
- フィルター交換やコイル清掃がしやすいか
- 将来の更新時に搬出入できるか
- 省エネやランニングコストを考慮しているか
- 工場の種類や製造品目に合った空調条件になっているか
工場のエアハン（エアハンドリングユニット）は、単なる冷暖房設備ではなく、温湿度管理、換気、清浄度、差圧、作業環境、製品品質、省エネ、メンテナンス性に関わる重要な空調設備です。
エアハン計画を後回しにすると、機械室やダクトスペースが不足したり、空調能力が足りなかったり、メンテナンスがしにくくなったりする可能性があります。
特に工場では、生産設備の発熱量、排気条件、製品品質に必要な温湿度、清浄度、将来の設備更新を考慮する必要があります。建築計画の初期段階から、製造部門、品質管理部門、設備担当、空調設計者が連携し、エアハンの容量、設置場所、ダクトルート、メンテナンススペースを整理することが重要です。
工場のエアハン計画では、建設時のコストだけでなく、稼働後の運用コスト、保守性、品質管理、将来更新まで見据えて検討することが大切です。
