工場建設を検討する発注者から、「天井が高ければ大丈夫と言われたが、本当にそれで問題ないのか」というご相談をよくいただきます。しかし実際の設計現場では、天井高さよりも「梁下寸法」の設定ミスが、完成後のトラブルにつながるケースが少なくありません。
本記事では、梁下寸法の基本的な考え方から、用途別の目安寸法、関連法規、そして発注者として着工前に必ず確認すべきポイントまでを整理します。
梁下寸法とは何か

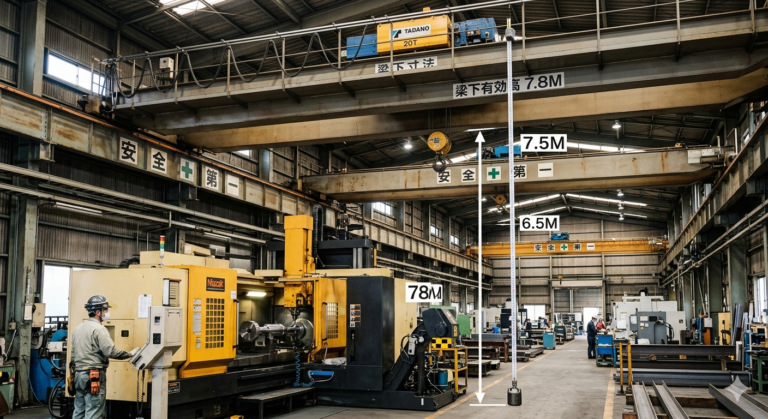

梁下寸法（はりしたすんぽう）とは、床面から梁の下端（下面）までの高さのことです。
天井高さとは異なります。天井高さは仕上げ面（天井板など）までの高さを指しますが、梁下寸法は構造体である梁そのものの下端までの高さです。工場では天井仕上げを設けないケースも多く、その場合は梁下寸法がそのまま有効高さになりますが、空調ダクト・配管・ケーブルラックなどが梁下に集中するため、設備が使用できる「実質的な有効高さ」は梁下寸法よりさらに低くなります。
設備設計・レイアウト計画において基準とすべきなのは天井高さではなく、この梁下寸法です。
なぜ梁下寸法が重要なのか
設備高さとの直接的な関係
製造設備、搬送装置、天井クレーンなどの高さは、梁下寸法によって制限されます。設備メーカーが提示する設備高さに対して、ダクトや配管のスペースを加えると、必要な梁下寸法は想定より大きくなることがほとんどです。
完成後の変更が困難
梁下寸法は建物の構造に直結するため、竣工後に変更することは実質的に不可能です。「後で設備を追加したら天井に当たった」「クレーンのフックが必要な高さまで上がらない」といったトラブルは、設計初期の検討不足から生じます。
将来の設備更新への影響
現時点の設備に合わせて梁下寸法を最小限に設定してしまうと、将来の設備更新・増設時に制約が生じます。工場の寿命は30年以上になることも多く、初期設計における余裕の確保が長期的なコスト管理に直結します。
用途別・梁下寸法の目安
以下はあくまで計画初期段階の参考値です。実際の設計では、設備仕様・構造スパン・建物種別・ダクトルートなどによって異なります。設計者・設備メーカーと連携して個別に確認してください。
| 工場の用途 | 梁下寸法の目安 | 主な根拠 |
|---|---|---|
| 一般製造工場（軽量設備中心） | 5〜6m程度 | 設備高さ＋ダクト・配管スペース |
| 天井クレーン設置工場（小〜中荷重） | 8〜10m程度 | クレーン本体高さ＋揚程＋吊り荷高さ＋法定間隔 |
| 天井クレーン設置工場（大荷重・大型設備） | 10〜12m以上 | 定格荷重・揚程による個別設計が必要 |
| 食品工場・クリーンルーム | 4〜5m程度 | 天井仕上げ必要／衛生管理上の制約あり |
| 大型物流・重機組立工場 | 12m以上 | 大型搬送機器・フォークリフト動線 |
クレーン設置工場における梁下寸法は、特に個別条件の確認が重要です。次の項で詳しく説明します。
天井クレーンと梁下寸法の関係
クレーン則第13条の規定
天井クレーンを設置する工場では、クレーン等安全規則（昭和47年労働省令第34号）第13条に定められた間隔を確保することが法的に義務付けられています。
同条第1号では、走行クレーンの最高部と、その上方にある梁・火打材・配管・他の設備との間隔を 0.4m以上 確保することが求められています（天がいを設ける場合を除く）。
これはクレーンのメンテナンスや非常時の脱出経路の確保を目的としたものです。設計上は、この0.4mの法定間隔を梁下寸法の計算に組み込む必要があります。
梁下寸法の計算構造（クレーン設置工場の場合）
天井クレーンに必要な梁下寸法は、以下の要素の積み上げで決まります。
必要梁下寸法 =
吊り荷の高さ
＋ フックの遊び（吊り具高さ）
＋ フックから巻上機下端までの揚程
＋ クレーン本体（ガーダー・トロリ）の高さ
＋ 法定間隔（クレーン則第13条：0.4m以上）
＋ ダクト・配管などの設備スペース（梁下に設備がある場合）この積み上げ計算をクレーンメーカー・設計者と早期に行わないと、梁下寸法の設定が不足するリスクがあります。
クレーン設置の届出義務
クレーンを設置する場合、労働安全衛生法に基づき以下の届出が必要です（クレーン等安全規則第5条・第11条）。
- つり上げ荷重0.5t以上3t未満：設置前に所轄の労働基準監督署へ「クレーン設置報告書」を提出
- つり上げ荷重3t以上：着工30日前までに「クレーン設置届」を提出（明細書・強度計算書等を添付）
建物の構造設計とクレーンの仕様確認は、これらの届出スケジュールを念頭に置いて進める必要があります。
梁下寸法を決める3つの設計要因
① 構造スパンと梁せい
柱と柱の間隔（スパン）が大きくなるほど、梁の断面高さ（梁せい）は大きくなります。梁せいが大きくなると、梁下寸法はその分だけ小さくなります。
大空間（広いスパン）を優先すると有効高さが圧迫されるため、構造スパンと必要梁下寸法のバランスを初期段階から検討することが重要です。
② 階高の設定
梁下寸法を確保するためには、階高（床から梁下端までの高さ、または床から床の高さ）を十分に取る必要があります。ただし階高を上げると外壁面積の増加・構造コストの上昇につながります。初期計画において費用対効果を含めた検討が求められます。
③ 設備条件の確定度
設備の高さ・搬送ルート・クレーン仕様などが建築設計の梁下寸法を決定する最大の要因です。特に、生産設備が先行して決まっている場合は、そこから逆算して必要梁下寸法を設定します。
問題になりやすいのは「設備が未確定のまま建築設計が先行してしまう」パターンです。この場合、後から設備仕様が確定したときに高さが足りないことが判明するリスクがあります。
梁下寸法の設定ミスで起きる実際のトラブル
ケース① クレーン揚程が確保できない
竣工後にクレーンを設置しようとしたところ、梁下寸法が不足しており、当初想定していた吊り荷高さでの運用ができなくなった。結果として、設備レイアウトの全面見直しと一部設備の入れ替えが必要になった。
ケース② ダクトと搬送ラインが干渉
空調ダクトのルートと搬送ラインの高さが競合し、着工後に設計変更が発生。追加費用と工期延長につながった。この問題は、建築・空調・搬送設備の三者が梁下寸法を共有した検討を行っていれば、設計段階で防げたケースです。
ケース③ 将来増設時に対応できない
初期稼働には問題がなかったが、数年後の設備増設の際に梁下寸法の余裕がなく、搬入すら困難な状況になった。当初から0.5〜1m程度の余裕を持たせておけば、増設コストが大きく抑えられていた。
発注者が着工前に確認すべきチェックポイント
CMの立場から、発注者が建設会社・設計者に対して確認しておくべき項目を整理します。
| 確認項目 | 確認タイミング |
|---|---|
| 搬入予定の設備・機器の最大高さは確定しているか | 基本設計開始前 |
| 天井クレーンを設置する場合、仕様（揚程・定格荷重・トロリ高さ）は確定しているか | 基本設計開始前 |
| クレーン則第13条の法定間隔（0.4m以上）が梁下寸法に織り込まれているか | 基本設計時 |
| 空調ダクト・配管・ケーブルラックのルートと梁下寸法の整合が取れているか | 実施設計時 |
| 将来の設備更新・増設を想定した余裕高さが確保されているか | 基本設計時 |
| 梁下寸法の根拠（計算過程）を設計者から書面で取得しているか | 設計承認前 |
| クレーン設置届・設置報告書の提出スケジュールが工程に組み込まれているか | 基本設計時 |
これらの確認を設計の早い段階で行うことが、竣工後のトラブル防止とコスト管理の両面で重要です。
梁下寸法は「天井が高いから大丈夫」という感覚的な判断では不十分です。設備条件・クレーン仕様・法定間隔・ダクトスペースを積み上げた上で必要高さを算出し、構造設計に反映させる必要があります。
特に、建築設計と設備設計を別々に進めると、梁下寸法の整合が取れないままになるリスクがあります。CMの役割のひとつは、発注者の立場からこうした設計間の調整を早期に行い、竣工後に「想定した運用ができない」という事態を防ぐことにあります。
梁下寸法の設定や設備条件の整理についてご不明点がある場合は、計画の初期段階からご相談いただくことをお勧めします。
【免責事項】 本記事は工場の梁下寸法に関する一般的な考え方と参考情報を整理したものであり、特定の建物・設備に対する設計寸法を保証するものではありません。クレーン等安全規則をはじめとする法令の解釈・適用は、所轄の労働基準監督署および専門の設計者にご確認ください。
