図面がない工場は増築できる？現況調査と法規確認

「古い工場を増築したいが、竣工図が残っていない」

「確認済証や検査済証が見つからない場合、改修工事はできるのか」

「現況を実測して図面を作れば、増築計画を進められるのか」

「構造図がない工場では、耐震性や床荷重をどう確認するのか」

「図面の復元にどこまで費用をかけるべきなのか」

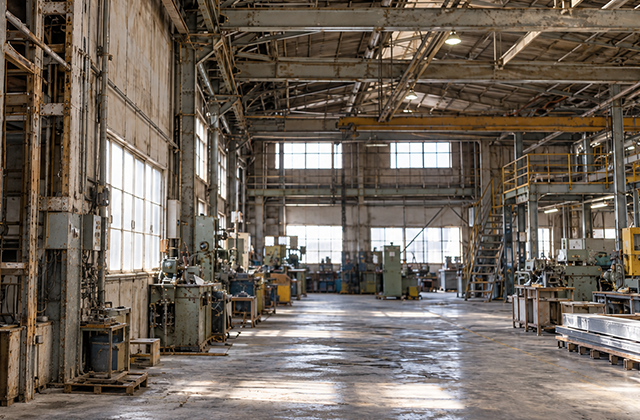

築年数の古い工場では、竣工図や構造図、設備図などの資料が十分に残っていないことがあります。特に、長年にわたって生産設備の更新、製造ラインの変更、増築、間仕切り変更、配管増設などを繰り返してきた工場では、図面が残っていても現在の建物と一致していない場合があります。

こうした工場で増築や改修を検討する際、発注者が気になるのが「図面がなくても工事を進められるのか」という問題です。

結論からいえば、図面がないことだけを理由に、工場の増築・改修が一律に不可能になるわけではありません。ただし、既存建物の構造、法令への適合状況、過去の増改築履歴などを確認するため、追加の現況調査や資料収集が必要になることがあります。

また、現況を実測して新しい図面を作成することと、既存建物が建築基準法に適合していることを確認することは別の作業です。

国土交通省は2024年12月に「既存建築物の現況調査ガイドライン」を公表し、2025年4月1日から従来の検査済証のない建築物に関するガイドラインを新ガイドラインに統合しました。さらに、2025年3月26日には、既存建築物の法適合状況の調査が困難な規定の取扱い等に関する技術的助言も公表しています。

図面がない古い工場では、こうした制度や資料を踏まえながら、必要な調査を整理することが重要です。

本記事では、図面がない古い工場を増築・改修する際の資料確認、現況調査、復元図面の活用方法、建築基準法上の注意点、追加費用を抑えるための発注計画について解説します。

図面がない工場でも増築・改修は可能なのか

図面がない工場でも、現況調査や必要な資料の収集によって、増築・改修計画を検討できる場合があります。ただし、実際に工事を行えるかどうかは、建物の構造、過去の建築履歴、法令への適合状況、工事内容などによって異なります。

例えば、既存工場の間仕切りを変更する場合と、建物を増築して床面積を増やす場合では、必要な調査や法規確認の範囲が異なります。

柱や梁などの主要構造部に変更を加える計画では、構造安全性の検討が重要になります。また、屋根や外壁を大きく改修する場合も、建物の規模、構造、工事内容などによって建築確認申請の要否を確認する必要があります。そのため、図面がない工場では、最初から詳細設計を進めるのではなく、既存建物の情報を整理し、どのような調査が必要なのかを明確にすることが重要です。

図面がない場合は最初に何を探すべきか

古い工場で設計図書が見つからない場合でも、所有者や管理担当者が保管していないだけで、過去の資料が別の場所に残っている可能性があります。まずは、工場を建設した設計事務所や施工会社、過去の増築・改修を担当した会社、建物の前所有者、不動産管理会社、工場の設備管理部門などに確認します。

建築確認を扱った行政庁や指定確認検査機関に、建築確認に関する記録が残っている場合もあります。ただし、古い建物では、関係会社の廃業、資料保存期間の経過、所有者変更などによって、必要な資料が残っていないこともあります。また、図面が見つかったとしても、建築当初の状態と現在の建物が一致しているとは限りません。

例えば、後から増設した設備、変更された間仕切り、撤去された壁、移設された配管などが図面に反映されていない場合があります。重要なのは、見つかった図面をそのまま正しいものとして使用するのではなく、現況と照合することです。

建築確認済証・検査済証と設計図面は別のもの

既存工場の改修計画では、設計図面の有無だけでなく、建築確認や完了検査に関する資料も重要です。確認済証は、建築計画が建築基準関係規定に適合すると確認されたことを示す書類です。検査済証は、工事完了後の検査により、建築基準関係規定への適合が確認されたことを示す書類です。

一方、竣工図は建物の完成時の状態を表した図面であり、確認済証や検査済証とは役割が異なります。図面が残っていても検査済証がない場合もあれば、検査済証の交付履歴は確認できても詳細な竣工図が残っていない場合もあります。

発注者は、次の資料を分けて確認しておく必要があります。

確認資料	主な確認内容
確認済証・確認履歴	建築確認の時期、当初の計画内容
検査済証・交付履歴	完了検査の実施・交付状況
竣工図・設計図	建物の寸法、構造、設備配置
増築・改修履歴	建設後に変更された部分
現況調査資料	現在の建物の状態
構造関係資料	柱・梁・基礎・床の構造、設計条件

確認済証や検査済証が手元にない場合でも、行政庁によっては建築計画概要書の閲覧や、建築確認等の履歴が記載された台帳記載事項証明書等の取得ができる場合があります。

ただし、取得できる資料の種類や保存状況は自治体によって異なります。また、建築計画概要書や台帳記載事項証明書は、構造図や竣工図の代わりになるものではありません。まずは、所在地を管轄する行政庁に確認できる資料の種類を問い合わせることが重要です。

検査済証がない工場は増築できないのか

検査済証が見つからない、または交付履歴を確認できない工場では、増築・改修計画に必要な確認事項が増えることがあります。しかし、検査済証がないという理由だけで、増築や改修がすべて不可能になるわけではありません。国土交通省は2024年12月に「既存建築物の現況調査ガイドライン」を公表しました。

このガイドラインは、既存建築物の増築・改築・移転、大規模の修繕・模様替などを検討する際に、建築士が既存部分の法令適合状況を調査するための手順や方法を示したものです。

また、従来の「検査済証のない建築物に係る指定確認検査機関を活用した建築基準法適合状況調査のためのガイドライン」は、2025年4月1日から新しい現況調査ガイドラインに統合・一本化されました。ただし、新しいガイドラインは、検査済証のない建築物だけを対象とするものではありません。

検査済証が交付されている既存建築物でも、増築・改修計画に伴い、ガイドラインに基づく現況調査が必要になる場合があります。検査済証の交付状況や過去の建築履歴によって、調査の進め方や確認範囲は異なります。

そのため、検査済証がある場合でも、過去の増改築履歴や現在の建物の状態を確認せずに計画を進めることは避けるべきです。なお、現況調査を実施すれば、必ず増築が認められるという意味ではありません。

調査結果によっては、既存部分の是正工事、追加の構造検討、設計変更などが必要になることがあります。

国土交通省「既存建築物の現況調査ガイドライン」とは

既存建築物の現況調査ガイドラインは、建築士が既存建築物の法令適合状況を確認し、増築・改修計画に必要な情報を整理するためのものです。まず、過去の建築確認や完了検査の履歴、直近の建築等の工事時期を確認します。次に、検査済証の交付状況や既存資料などに応じて現地調査を行い、現在の法令への適合状況や建築当時の法令への適合状況を確認します。

検査済証の有無によって調査方法が異なる

国土交通省が示す調査手順では、直近の建築等の工事について検査済証の交付が確認できる場合は、その履歴を踏まえた現地調査を行います。

一方、検査済証の交付が確認できない場合は、直近の建築等の工事に着手した時期を特定できるかどうかなどによって、調査の進め方が異なります。つまり、検査済証がある建物とない建物では、同じ調査を一律に行うわけではありません。

また、現況調査の結果を整理した報告書は、増築等の確認申請における資料として活用することが想定されています。ただし、調査の結果、現行法令への適合状況が不明な部分が残る場合には、必要な追加調査や現行規定への適合について検討しなければならないことがあります。

法適合状況の調査が困難な場合に関する技術的助言もある

国土交通省は、2025年3月26日付の技術的助言「既存建築物の増築等に係る建築基準法の取扱いについて」（国住指第517号）を公表しています。この技術的助言では、既存建築物の法適合状況の調査が困難な規定の取扱いについても示されています。

古い工場では、設計図書の不足、構造部材の隠蔽、過去の改修履歴の不明確さなどによって、建築当時の法令への適合状況を確認することが難しい場合があります。こうした場合は、現況調査ガイドラインに加え、関連する技術的助言も確認することが重要です。

ただし、この技術的助言があるからといって、調査が困難な項目をすべて既存不適格として扱えるわけではありません。対象となる規定や適用条件が定められているため、個別の調査結果を踏まえ、建築士、確認検査機関、特定行政庁などと取扱いを確認する必要があります。

また、現況調査ガイドラインや関連する技術的助言は改訂・追加される場合があるため、実際の計画では国土交通省が公表する最新資料を確認することが重要です。

既存不適格と法令違反の違いも確認する

古い工場の増築・改修では、既存不適格と法令違反を区別することが重要です。既存不適格とは、建築当時は法令に適合していた建物が、その後の法令改正などによって、現行基準には適合しなくなった状態を指します。

一方、建築当時から適用される法令に適合していなかった場合や、必要な手続きを行わずに増築・改修していた場合は、既存不適格とは別の問題になります。特に図面や確認関係資料が不足している工場では、過去の増築部分がいつ建設されたのか、当時の法令に適合していたのかを確認することが重要です。

既存不適格と確認できる部分については、一定の条件を満たす増築や改修で、現行法令の遡及適用に関する緩和措置を利用できる場合があります。ただし、緩和措置の適用範囲は、工事内容や既存建物の状況によって異なります。

国土交通省は「既存建築物の現況調査ガイドライン」とあわせて、「既存建築物の緩和措置に関する解説集」も公表しています。この解説集では、既存不適格建築物の増築等や用途変更に際し、関係する緩和措置の適用条件などが整理されています。

発注者は、設計者と相談し、現況調査ガイドラインと緩和措置の解説集をあわせて確認することが重要です。既存不適格と法令違反の基本的な違いについては、関連記事「既存不適格と違法建築の違い」で詳しく解説しています。また、既存工場の増築・改修で確認すべき法規上の注意点は、「工場の増改築で注意すべき法適合性」も参考になります。

現況調査ではどこまで確認する必要があるのか

図面がない工場の現況調査では、今回予定している工事内容に応じて、必要な調査範囲を設定します。例えば、製造設備のレイアウト変更だけを検討する場合と、建物の増築や主要構造部の変更を伴う場合では、確認すべき内容が異なります。

建築・配置に関する調査

建物の配置、外形寸法、柱間隔、階高、開口部、壁、屋根、床などを確認します。既存建物の建築面積や床面積を整理する必要がある場合には、敷地境界や建物配置についても確認します。過去の増築によって建物が複数の時期に分けて建設されている場合は、その範囲を区別して整理することが重要です。

構造に関する調査

構造図がない場合は、柱や梁の寸法、部材の構成、接合部、床構造、基礎などを確認する必要が生じることがあります。ただし、目視や一般的な実測だけでは、すべての構造性能を判断できるわけではありません。

必要に応じて、部材の詳細調査、非破壊検査、部分的な仕上げ撤去、材料調査、地盤・基礎調査などを検討します。特に、大型機械の導入、重量ラックの設置、床荷重の増加、柱や梁の撤去を伴う場合は、構造設計者による検討が重要です。

設備に関する調査

工場では、建物本体に加えて、電気、給排水、空調、換気、圧縮空気、蒸気、ガス、排気、排水処理などの設備が設置されています。設備図がない場合は、既存設備の位置や接続関係を確認する必要があります。

特に製造ラインを移設する場合には、機械への供給設備がどこから来ているのか、既存配管や配線に余裕があるのかを確認することが重要です。

設備更新に伴って停電や断水が必要になる場合は、操業計画との調整も必要です。

復元図面を作成すれば改修計画を進められるのか

既存図面がない工場では、現況調査の結果をもとに復元図面を作成することがあります。復元図面とは、現在の建物や設備の状態を調査し、その結果を図面化したものです。

例えば、平面図、配置図、立面図、断面図、設備配置図、配管ルート図などを作成します。これらは、改修範囲の設定、設備配置の検討、見積条件の整理、施工者との情報共有に役立ちます。

しかし、復元図面を作成しただけで、既存建物の法令適合性や構造安全性が証明されるわけではありません。また、建物の外形寸法を実測しただけでは、基礎の構造、鉄骨接合部、壁内部の補強材、埋設配管などをすべて把握できるわけではありません。

そのため、復元図面では、調査によって確認できた範囲と、未確認の部分を区別しておくことが重要です。例えば、「現地確認済み」「既存資料による」「推定」「未調査」などの区分を設けることで、設計者や施工者が情報の確実性を判断しやすくなります。

復元図面はすべて作成する必要があるのか

図面がない工場だからといって、建築・構造・設備のすべてを最初から詳細に復元することが、常に最適とは限りません。重要なのは、今回の工事計画と法規確認に必要な情報から優先して調査することです。

例えば、事務所部分の間仕切り改修が目的であれば、対象範囲の平面図や天井・設備の情報が優先される場合があります。一方、工場の一部を増築する場合は、敷地全体の配置、既存建物の面積、構造、避難経路、法令適合状況などの確認が重要になります。

大型設備の導入が目的であれば、搬入経路、開口寸法、床荷重、既存設備との干渉などを優先して確認する必要があります。そのため、発注者は復元図面の作成を依頼する前に、何のために図面が必要なのかを整理しておくことが重要です。

ただし、法令適合性の調査や構造安全性の確認に必要な範囲を、費用削減だけを理由に省略することは避ける必要があります。

3Dレーザースキャンや点群データは有効なのか

既存建物の現況把握には、3Dレーザースキャンや点群データを活用する方法もあります。3Dレーザースキャンは、建物の柱、梁、壁、配管、ダクト、設備などの形状を三次元的に計測できる方法です。

特に、設備が複雑に配置されている工場や、天井付近に多数の配管・ダクトがある工場では、現況を把握する手段の一つになります。

ただし、3Dレーザースキャンを実施すれば、すべての問題が解決するわけではありません。レーザーが届かない場所や、設備・仕上げ材の内部、地中の構造物などは、点群データだけでは確認できません。また、点群データの取得と、CAD図面やBIMモデルへの変換は別の業務になる場合があります。発注者は、計測範囲、必要精度、成果物の形式、図面化の範囲、未計測部分の扱いを明確にしたうえで見積を依頼することが重要です。

図面がない工場で追加費用が発生しやすい理由

図面が不足している工場の改修では、工事中に想定していなかった構造や設備が見つかることがあります。例えば、壁を撤去しようとしたところ内部に想定外の配管があった場合や、機械基礎の撤去時に地中梁が見つかった場合です。

また、既存床の強度が不足していることが分かり、設備設置前に床補強が必要になることもあります。

主な追加費用の要因は以下の通りです。

追加費用の要因	主な内容
追加現況調査	天井裏、床下、壁内部、設備配管の確認
構造調査	柱・梁・基礎・床の調査、材料試験等
復元図面の追加作成	改修範囲拡大に伴う図面作成
設備移設	想定外の配管・配線・ダクトの切替
構造補強	床、梁、柱、基礎などの補強
法規対応	既存部分の調査、設計変更、必要な是正工事
工程変更	追加調査や工法変更に伴う工事調整

これらの費用は、すべての工場で必ず発生するものではありません。ただし、図面不足によって既存条件が不明確な場合は、通常の改修工事よりも追加調査や設計変更の可能性を考慮しておく必要があります。

現況調査と復元図面の費用をどう管理するか

図面がない工場の改修では、調査範囲を明確にしないまま業者へ依頼すると、調査費用が膨らむ可能性があります。一方、費用を抑えるために調査範囲を狭くしすぎると、設計や工事の段階で追加調査が必要になる場合があります。

そこで、調査を段階的に進める方法が考えられます。

第1段階：既存資料の収集と予備調査

確認済証、検査済証、図面、改修履歴などを収集し、現地で建物の大まかな状態を確認します。この段階では、既存資料がどこまで残っているか、増築・改修計画を進めるうえで何が不足しているかを整理します。

第2段階：計画の可否を判断するための重点調査

計画している工事に必要な構造、法規、設備条件を優先して確認します。必要に応じて、建築士による法令適合状況の調査や、構造設計者による検討を行います。

第3段階：詳細設計・施工に必要な調査

基本計画の方向性が固まった段階で、必要な実測、部分調査、詳細図面作成などを進めます。このように段階を分けることで、計画が成立するか分からない段階から、多額の詳細調査費を投入することを避けやすくなります。ただし、建築確認や安全性判断に必要な調査を省略してよいという意味ではありません。

必要な調査範囲は、建築設計者や構造設計者と相談して決める必要があります。

見積依頼時に明確にしておきたい条件

図面がない工場では、複数の施工会社から見積を取得する場合も注意が必要です。既存条件が明確でなければ、会社によって調査費の見込み、追加工事の想定、施工方法が異なり、見積総額だけで比較できなくなることがあります。例えば、ある会社は既存配管の移設費を含めている一方、別の会社は「現地確認後に別途見積」としている場合があります。

また、構造補強や設備切替が必要になった場合の費用を含めているかどうかによっても、見積金額が変わります。発注者は、見積依頼の段階で、提供できる既存図面と資料の範囲、現況調査が完了している部分と未調査部分、施工者が追加調査する範囲、復元図面の作成範囲と納品形式などを明確にしておく必要があります。

さらに、既存設備の移設・撤去条件、設計変更や追加工事が発生した場合の協議方法、工期延長が必要になった場合の取扱いも整理しておくことが重要です。特に「既存図面なし」「現況優先」「追加工事は別途」といった条件だけでは、契約後の費用負担が曖昧になることがあります。

未確認事項については、何が判明した場合に追加調査や追加費用の協議が必要になるのか、できる限り具体的に整理することが重要です。

操業中の工場では調査方法にも注意が必要

既存工場の現況調査では、建物の状態を確認するだけでなく、生産活動への影響も考慮する必要があります。特に、天井裏の確認、床下調査、分電盤まわりの調査、設備配管の追跡などでは、設備停止や作業エリアの制限が必要になることがあります。

また、工場内には稼働中の製造機械、フォークリフト、クレーン、危険物設備などがあり、一般的な建築物とは異なる安全管理が必要です。発注者は、調査会社や設計者と事前に作業場所、作業時間、必要な停電・断水、立入制限、安全管理などを整理する必要があります。

さらに、壁や天井などを部分的に撤去して内部を確認する場合は、アスベスト含有建材の事前調査が必要になることがあります。調査を目的とする作業であっても、既存建材を切断・撤去する際には、関係法令への対応が必要になる点に注意が必要です。

アスベスト調査の詳細は、関連記事「工場のアスベスト調査はいつ必要？改修・解体前に発注者が確認すべきポイント」で解説しています。

図面がない既存工場を購入する場合も注意する

既存工場を購入し、改修して利用する場合にも、図面不足は重要な検討項目です。購入後に建物の構造や法規上の問題が判明すると、当初予定していた改修計画を実施できない可能性があります。

例えば、床荷重が不足している、増築部分の履歴が確認できない、避難経路が現在の計画に適さない、既存設備の容量が不足しているといったケースが考えられます。

そのため、購入前の段階で、建築確認・完了検査の履歴、既存図面の有無、過去の増改築履歴、建物の構造と老朽化状況、計画する用途や設備配置への適合性などを確認しておくことが望ましいです。特に、購入後すぐに生産設備を搬入する計画では、建物の改修可否だけでなく、電気容量、床荷重、設備搬入経路などを早めに確認することが重要です。

CM方式を活用した既存工場の調査・改修計画

図面がない工場の改修では、建築設計者、構造設計者、設備設計者、調査会社、施工会社など、複数の専門家が関与することがあります。そのため、調査の目的や範囲が明確でない場合、同じ箇所を複数の会社が調査したり、必要な調査が抜け落ちたりする可能性があります。

CM方式では、発注者の立場から、改修計画に必要な情報を整理し、関係者の役割分担や調査範囲、費用、工程を調整することができます。

例えば、CM会社は次のような支援を行うことが考えられます。

改修目的と必要な調査項目の整理
既存資料の収集と不足資料の洗い出し
現況調査・構造調査・設備調査の発注範囲の整理
復元図面の作成範囲と成果物の整理
設計者・施工者間の情報共有
調査費用と追加工事リスクの管理
操業中の調査・改修工程の調整

特に重要なのは、図面を復元すること自体を目的とするのではなく、発注者が計画の可否、概算費用、工期、事業への影響を判断するために必要な情報を優先して整理することです。ただし、CM会社は建築基準法への適合性や構造安全性を保証する立場ではありません。実際の調査や法規判断については、建築士、構造設計者、設備設計者、確認検査機関、特定行政庁などへの確認が必要です。

発注者が確認すべきチェックリスト

図面がない工場の増築・改修を検討する際は、以下の項目を確認しておくことが重要です。

確認項目	チェック内容
既存図面	竣工図・構造図・設備図などの有無を確認したか
建築確認履歴	確認済証・検査済証の有無や交付履歴を確認したか
行政資料	自治体等で取得できる建築確認関係資料を調べたか
増改築履歴	過去の増築・改修・設備変更履歴を整理したか
現況との照合	既存図面と現在の建物が一致しているか
現況調査	工事目的に必要な調査範囲を設定したか
構造安全性	床・梁・柱・基礎などの検討が必要か
法令適合状況	現行法令と建築当時の法令への適合状況を確認する必要があるか
調査困難な項目	国住指第517号などの関連技術的助言を確認したか
既存不適格	緩和措置の適用可能性を検討したか
復元図面	作成範囲・精度・納品形式を決めたか
未確認部分	未調査・推定部分を図面や報告書に明示したか
建築確認	確認申請や行政協議の必要性を確認したか
追加費用	調査費・設計変更費・追加工事費を見込んでいるか
操業への影響	調査に伴う設備停止や安全対策を整理したか
情報の引継ぎ	調査結果を設計・施工会社へ共有する方法を決めたか

このチェックリストは、工場の増築、改修、設備更新、レイアウト変更、既存工場の取得前調査などに活用できます。

図面がない工場では現況調査と法規確認を分けて進める

古い工場で竣工図や構造図、設備図が残っていない場合でも、現況調査や必要な資料の収集によって、増築・改修計画を検討できる場合があります。ただし、図面がないことと、既存建物の法令適合状況が確認できないことは、分けて考える必要があります。

復元図面は、現在の建物や設備の状態を整理するうえで役立ちますが、それだけで建築基準法への適合性や構造安全性が証明されるわけではありません。

また、国土交通省の「既存建築物の現況調査ガイドライン」は、検査済証のない建物だけでなく、検査済証がある既存建築物についても、増築・改修計画に伴う現況調査の進め方を示しています。さらに、2025年3月26日付の技術的助言「既存建築物の増築等に係る建築基準法の取扱いについて」（国住指第517号）では、法適合状況の調査が困難な規定の取扱いについても示されています。

こうした資料を確認することは重要ですが、調査が困難な項目について、無条件に調査を省略したり、既存不適格として扱ったりできるわけではありません。また、既存不適格建築物に関する緩和措置については、国土交通省の「既存建築物の緩和措置に関する解説集」も確認することが重要です。

発注者は、最初からすべての図面を詳細に復元するのではなく、改修目的、建築確認の要否、構造安全性、必要な設備条件を整理したうえで、段階的に調査を進めることが望ましいです。特に、既存工場では調査結果によって設計変更や追加費用が発生することがあります。

調査範囲、復元図面の作成条件、未確認事項、追加工事が発生した場合の協議手順を明確にし、発注者が投資判断を行いやすい形で計画を整理しておくことが重要です。

【重要事項】

本記事は、古い工場の図面不足、現況調査、復元図面、建築確認、既存不適格、増築・改修計画に関する一般的な考え方を整理したものであり、特定案件の建築基準法への適合性、構造安全性、建築確認の要否、調査結果、増築・改修の可否、費用、工期、施工品質を保証するものではありません。必要な調査や法規対応は、建物の建築時期、構造、規模、用途、過去の増改築履歴、既存図書の有無、計画する工事の内容、関係法令等によって異なります。個別案件については、建築士、構造設計者、設備設計者、確認検査機関、特定行政庁、施工者、調査会社、CM会社および関係専門家へご確認ください。
