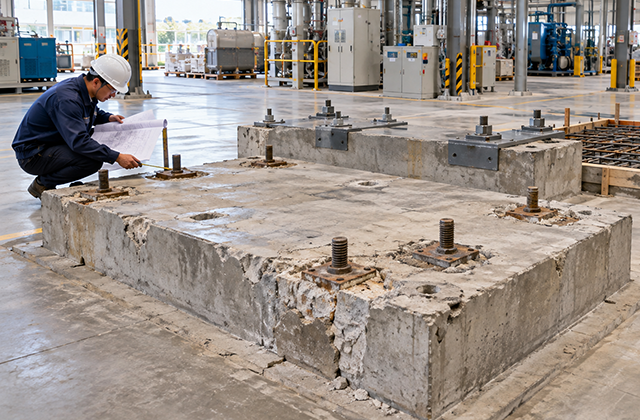

工場の生産設備を更新する際、既存の機械基礎をそのまま再利用できるかどうかは、建設費や工期に影響する重要な検討事項です。
「既存のコンクリート基礎をそのまま使えないか」
「新しい機械の重量が増えても、基礎を再利用できるのか」
「アンカーボルトの位置が合わない場合はどうするのか」
「機械基礎を撤去して新設する場合、どのような追加費用が発生するのか」
「工場を稼働させながら基礎工事を進められるのか」
こうした疑問を持つ企業担当者も少なくありません。
機械基礎は、製造機械などの荷重を支持し、機械の稼働によって発生する振動や水平力などを受ける重要な構造部分です。既存基礎を再利用できれば、解体工事や新設工事を減らせる可能性があります。一方で、基礎の強度や形状、新しい機械の荷重条件が合っていない場合には、補強や新設が必要になることがあります。
また、機械基礎の撤去は、周囲の床スラブや地中配管、隣接する生産設備に影響する可能性があります。そのため、単に既存基礎が残っているという理由だけで、再利用を判断することはできません。本記事では、工場の設備更新に伴う既存機械基礎の再利用について、事前調査、構造確認、アンカーボルト、撤去・補強・新設の比較、工事費や操業への影響を発注者向けに解説します。
工場の機械基礎とは？一般的な床との違い
機械基礎とは、製造設備や大型機械を支持し、その荷重や稼働時の力を適切に地盤や建物の構造体へ伝えるための基礎です。例えば、プレス機械、工作機械、射出成形機、コンプレッサー、発電機、ポンプ、大型加工設備などでは、機械の仕様に応じた基礎が必要になることがあります。
工場の床スラブ上に機械を設置する場合もあれば、一般的な床とは別に、厚いコンクリート基礎や独立した機械基礎を設ける場合もあります。機械基礎の設計では、設備重量だけでなく、荷重の作用位置、運転時の動的な力、振動、固定方法、地盤条件などを考慮する必要があります。特に、衝撃や周期的な振動が発生する設備では、単純に機械重量だけを比較して基礎の再利用を判断することはできません。
設備更新を検討する際は、まず新旧機械の仕様と既存基礎の条件を整理することが重要です。
既存機械基礎は再利用できるのか
結論からいえば、既存機械基礎の再利用は可能な場合があります。ただし、再利用の可否は、既存基礎の状態と新しい設備に必要な性能を確認したうえで判断する必要があります。例えば、新旧機械の重量が近く、荷重の作用位置や固定条件も大きく変わらず、既存基礎の健全性を確認できる場合には、再利用を検討できる可能性があります。
一方、機械重量が増える場合や、設備の重心、振動特性、アンカーボルト配置などが変わる場合には、追加の構造検討が必要です。また、既存基礎に大きなひび割れ、沈下、欠損、劣化などがある場合は、その原因を調査する必要があります。重要なのは、基礎の寸法や外観だけで再利用を決めないことです。既存基礎の構造情報と、新しい機械の設置条件を照合することが基本となります。
再利用を判断する前に確認したい5つのポイント
1. 新旧機械の重量と荷重条件
最初に確認したいのが、新しい機械の重量と荷重条件です。例えば、既存機械より重量が増える場合でも、その重量が均等に基礎へ伝わるとは限りません。新しい設備では、支持脚の位置、重心、運転時の水平力、衝撃荷重などが変わることがあります。逆に、機械重量が軽くなる場合でも、振動や固定条件によっては既存基礎をそのまま使えない可能性があります。
発注者は、設備メーカーから機械重量、支持点、必要な基礎寸法、アンカーボルト配置、運転時の荷重条件などを示す資料を取得することが重要です。
2. 既存基礎の寸法・配筋・コンクリート強度
既存基礎を再利用する場合は、基礎の幅、長さ、厚さ、鉄筋の配置、コンクリート強度などを確認する必要があります。竣工図や構造図が残っている場合は、それらの資料をもとに現況を確認します。図面がない場合には、実測や非破壊調査、必要に応じた部分調査などを検討します。ただし、外部から確認できる基礎の寸法だけでは、内部の配筋や地中部分の形状まで把握できない場合があります。
そのため、再利用の可否を判断するうえで必要な情報が不足している場合は、構造設計者と調査範囲を協議することが重要です。図面が不足している工場の調査については、関連記事「図面がない古い工場でも増築・改修できる？現況調査・法規確認・復元図面の進め方」でも解説しています。
3. ひび割れ・沈下・劣化の有無
既存機械基礎では、長年の設備稼働によってひび割れや表面の摩耗などが生じていることがあります。また、地盤条件や基礎の支持状態によっては、沈下や傾斜が発生している可能性もあります。ただし、ひび割れがあるからといって、直ちに再利用が不可能になるわけではありません。
ひび割れの位置、幅、進行状況、原因などを確認し、必要な補修や補強を検討します。一方、沈下や構造上の問題が疑われる場合には、単純な表面補修だけでは対応できないことがあります。
4. アンカーボルトの位置と固定性能
機械基礎では、機械を固定するアンカーボルトの位置や性能が重要です。新しい機械のアンカーボルト位置が既存のものと一致しない場合、既存ボルトをそのまま利用できない可能性があります。また、位置が一致していても、アンカーボルトの腐食、損傷、定着性能、機械側が求める固定条件などを確認する必要があります。
そのため、ボルト位置が合っていることだけを理由に、再利用できると判断しないことが重要です。
5. 新しい機械の振動・精度条件
既存機械基礎を再利用する際は、新しい設備の振動特性にも注意が必要です。特に、プレス機械やコンプレッサーなどでは、運転時に振動や周期的な力が発生する場合があります。また、高精度の加工機械では、周辺設備から伝わる振動が加工精度に影響する可能性もあります。
基礎の重量や形状が十分に見えても、振動に関する性能が適切であるとは限りません。必要に応じて、設備メーカーや専門技術者と振動条件を確認することが重要です。
既存アンカーボルトはそのまま再利用できるのか
設備更新では、既存機械を撤去した後にアンカーボルトだけが残ることがあります。新しい機械の固定位置が一致していれば、そのまま使いたいと考える場合もあるでしょう。しかし、既存アンカーボルトの再利用には慎重な判断が必要です。
国土交通省の「公共建築改修工事標準仕様書（機械設備工事編）」では、既存のインサートおよびアンカーボルトは原則として使用しないこととされ、やむを得ず再使用する場合は、状態や強度の確認などを行うことが示されています。
これは公共建築改修工事における標準仕様であり、すべての民間工場に一律に適用される法令上の禁止ではありません。ただし、既存アンカーボルトの再利用について事前確認が重要であることを示す参考資料です。
アンカーボルトの位置が合わない場合
新旧設備でアンカーボルトの配置が異なる場合には、新たな固定方法を検討する必要があります。例えば、あと施工アンカーの採用や、既存基礎の補強、新たなコンクリート基礎の設置などが考えられます。
ただし、あと施工アンカーは、既存コンクリートに穴をあければ自由に設置できるものではありません。
既存コンクリートの強度、ひび割れ状態、鉄筋位置、必要な埋込み長さ、アンカー間隔、コンクリート端部からの距離、地震時や運転時に作用する力などを考慮する必要があります。また、あと施工アンカーの種類によって適用条件や施工管理上の注意点が異なります。
発注者は、設備メーカーと設計者、施工会社の間で固定方法を確認し、必要な性能を満たす仕様を決定することが重要です。
既存基礎は「再利用・補強・撤去・新設」のどれを選ぶべきか
設備更新時には、既存基礎をそのまま利用する以外にも、補強して使う方法や、撤去して新設する方法があります。
| 対応方法 | 検討する条件 | 主な注意点 |
|---|---|---|
| 既存基礎を再利用 | 既存基礎の状態と新設備の条件が適合する場合 | 強度・振動・固定方法の確認 |
| 既存基礎を補強 | 基礎の一部性能を補う必要がある場合 | 補強範囲、既存部との一体性、追加工事 |
| 既存基礎を撤去して新設 | 形状や性能が合わず、再利用が難しい場合 | 解体費、地中障害、工期、周辺設備への影響 |
| 既存基礎を残して別位置に新設 | 機械配置を変更できる場合 | 生産動線、設備接続、床面積、既存基礎の処理 |
単純に比較すると、既存基礎を再利用する方法は、解体工事やコンクリート工事を減らせる可能性があります。しかし、再利用のために詳細な構造調査や特殊な補強が必要になる場合には、新設した方が合理的となることもあります。
一方、既存基礎の撤去では、コンクリート解体や搬出、床の復旧、地中配管の移設などが必要になる可能性があります。そのため、工事費だけでなく、調査費、設計費、設備停止期間、将来の設備更新計画も含めて比較することが重要です。
既存機械基礎の補強にはどのような方法があるのか
既存基礎の性能が不足している場合でも、必ず全面撤去が必要になるわけではありません。既存基礎の状態や不足する性能に応じて、補強方法を検討できる場合があります。例えば、既存コンクリート基礎を拡幅・増厚する方法や、追加の基礎を設ける方法などが考えられます。
ただし、既存部分と新設部分の接合方法、荷重の伝達、地盤への影響などを確認する必要があります。特に、既存基礎の周囲にコンクリートを追加するだけで、必要な構造性能が確保されるとは限りません。
また、機械の振動を抑えるための防振装置や絶縁構造を検討する場合もありますが、機械の種類や必要な性能によって設計条件が異なります。発注者は、補強方法だけを先に決めるのではなく、不足している性能と必要な改善内容を明確にすることが重要です。
機械基礎を撤去するとどのような費用が発生するのか
既存機械基礎を撤去する場合、コンクリートの解体費だけで工事費が決まるわけではありません。一般的には、既存機械の撤去、周辺設備の養生、コンクリートの破砕・切断、がれきの搬出・処分、床の復旧、新たな基礎の施工などが関係します。
また、既存基礎の大きさや深さが不明な場合には、解体工事が始まってから想定以上のコンクリート量が判明することがあります。特に注意したいのが、床下や地中にある構造物・配管です。
例えば、機械基礎の近くに埋設配管や電気配線が通っている場合には、解体時の損傷を防ぐために事前調査が必要です。また、既存基礎が建物の柱基礎や地中梁などと近接している場合には、建物本体の安全性への影響も確認する必要があります。
発注者は、見積段階で解体範囲、搬出方法、処分費、床復旧範囲、地中障害が発見された場合の取扱いを明確にしておくことが重要です。
機械基礎の再利用は本当にコスト削減になるのか
既存基礎を再利用する最大のメリットは、解体工事や新設工事を減らせる可能性があることです。ただし、再利用が必ずしも最も安い方法になるわけではありません。例えば、既存基礎の構造が不明な場合には、詳細調査や構造検討が必要になることがあります。
また、新しい機械に合わせてアンカーボルトを変更したり、基礎を拡幅したりする場合には、追加工事費が発生します。再利用によって初期の解体費を削減できても、補強費や調査費が大きくなれば、新設と費用差が小さくなる可能性があります。
そのため、費用比較では次の項目を分けて整理することが重要です。
既存基礎の調査費用
構造検討・設計費用
既存基礎の補修・補強費用
アンカーボルトの更新費用
既存基礎の解体・搬出・処分費用
新設基礎の工事費用
床スラブや周辺設備の復旧費用
工事中の生産停止・設備停止に伴う影響
また、新設基礎の場合には、コンクリートの養生期間や機械据付の時期なども工程に影響します。再利用・補強・新設を比較する際は、工事費だけでなく、工期と操業への影響を含めて判断することが重要です。
操業中の工場で機械基礎を撤去・新設できるのか
既存工場の設備更新では、生産ラインの一部を稼働させながら工事を進めたい場合があります。しかし、機械基礎の撤去や新設工事では、振動、騒音、粉じん、搬出入などが発生することがあります。特にコンクリートの破砕工事は、隣接する精密機器や製造設備に影響する可能性があります。
また、基礎工事を行うエリアに電気配線や配管がある場合は、設備停止や切替工事が必要になることもあります。そのため、操業を継続しながら工事を行う場合には、施工範囲、作業時間、仮設養生、設備停止期間、搬出入経路などを事前に整理する必要があります。
例えば、既存基礎を撤去する前に新しい設備を別の場所へ設置できる場合には、設備切替の工程を調整しやすくなることがあります。一方、同じ場所で基礎を更新する場合には、既存機械の撤去から基礎工事、新機械の据付、試運転までの期間を考慮する必要があります。
発注者は、建築工事の工期だけでなく、設備メーカーの据付・調整・試運転期間を含めた全体工程を確認することが重要です。
設備メーカーと建築会社の責任範囲を明確にする
機械基礎の再利用や新設では、設備メーカーと建築会社の間で担当範囲が分かれることがあります。例えば、設備メーカーが新しい機械の仕様や必要な基礎条件を提示し、建築設計者が既存基礎の状態と構造条件を確認する場合があります。
一方、建築施工会社は基礎の解体・補強・新設工事を担当し、設備メーカーが機械据付や試運転を行うことがあります。このように担当範囲が分かれる場合、次のような問題が発生する可能性があります。
「設備メーカーは既存基礎を利用できる前提で見積を作成していた」
「建築会社はアンカーボルトの施工を見積範囲に含めていなかった」
「機械据付後のレベル調整やグラウト施工の担当が決まっていなかった」
「試運転時に振動の問題が発生したが、対応範囲が曖昧だった」
こうした問題を防ぐためには、設備メーカー、建築設計者、施工会社の間で、基礎条件、固定方法、施工範囲、検査方法、費用負担を明確にしておくことが重要です。特に既存基礎を再利用する場合は、誰が再利用の可否を検討し、その判断に必要な調査や設計を担当するのかを整理する必要があります。
発注前に確認したいチェックリスト
機械基礎の再利用・補強・撤去・新設を検討する際は、次の項目を確認しておくことが重要です。
| 確認項目 | 発注者が確認すべき内容 |
|---|---|
| 既存機械 | 重量・寸法・固定方法を把握しているか |
| 新しい機械 | 設備メーカーから基礎条件を取得したか |
| 既存基礎図面 | 基礎寸法・配筋・施工記録が残っているか |
| 既存基礎の状態 | ひび割れ・沈下・劣化を確認したか |
| 構造安全性 | 新しい設備に必要な性能を確認したか |
| 振動条件 | 運転時の振動や動的荷重を検討したか |
| アンカーボルト | 既存ボルトの再利用可否・新設方法を確認したか |
| 地中埋設物 | 配管・配線・地中梁などへの影響を確認したか |
| 工事方法 | 再利用・補強・撤去・新設を比較したか |
| 工事費 | 調査費・解体費・補強費・新設費を区分したか |
| 操業への影響 | 生産停止期間や周辺設備への影響を確認したか |
| 発注区分 | 建築会社と設備メーカーの工事範囲を明確にしたか |
| 試運転 | 据付後の調整・確認方法を決めたか |
| 追加工事 | 未確認事項が判明した場合の協議方法を決めたか |
CM方式を活用した機械基礎更新の進め方
機械基礎の更新では、設備メーカー、建築設計者、構造設計者、施工会社、設備工事会社など、複数の関係者が関与します。そのため、設備仕様と建築側の設計条件が一致していない場合、設計変更や追加工事が発生することがあります。
CM方式を活用することで、発注者の立場から、既存基礎の調査範囲、再利用・補強・新設の比較、設計条件、工事費、工程などを整理しやすくなります。
例えば、CM会社は次のような支援を行うことが考えられます。
既存機械基礎の調査範囲の整理
設備メーカーが提示する基礎条件の共有
再利用・補強・新設の比較検討の調整
建築工事と設備工事の発注範囲の整理
解体・補強・新設工事の見積条件の統一
生産停止期間と工事工程の調整
設計変更や追加工事費の管理
特に、既存基礎の状態が十分に把握できていない場合には、調査と設計を段階的に進めることで、発注者が投資判断を行いやすくなります。ただし、機械基礎の構造安全性や再利用の可否については、構造設計者、設備メーカー、専門技術者などによる個別の検討が必要です。
既存機械基礎は再利用前に調査と費用比較を行う
工場の生産設備を更新する際、既存機械基礎を再利用できれば、解体工事や新設工事を減らせる可能性があります。しかし、既存基礎の寸法や外観だけで再利用の可否を判断することはできません。新しい機械の重量、荷重条件、振動特性、固定方法に加え、既存基礎のコンクリート強度、配筋、劣化状況などを確認する必要があります。
また、アンカーボルトの位置が一致していても、既存ボルトを無条件に再利用できるわけではありません。再利用が難しい場合には、既存基礎の補強や撤去・新設、機械設置位置の変更などを比較検討することが重要です。
特に、既存工場では基礎の撤去によって、床スラブ、地中配管、隣接設備、操業計画などに影響する可能性があります。発注者は、工事費だけでなく、事前調査費、設計費、設備停止期間、追加工事リスクを含めて判断することが望ましいです。
さらに、設備メーカー、建築設計者、施工会社の責任範囲を明確にし、基礎工事と機械据付・試運転を一体の工程として管理することが重要です。
【重要事項】
本記事は、工場の既存機械基礎の再利用、補強、撤去、新設、アンカーボルト、振動対策、建設費および工事計画について一般的な考え方を整理したものであり、特定案件における基礎の再利用可否、構造安全性、設備の固定性能、耐震性、振動性能、施工方法、費用、工期、施工品質を保証するものではありません。必要な調査・設計・施工方法は、設備の仕様、既存基礎の構造・状態、地盤条件、荷重条件、関係法令、適用する技術基準、施工環境等によって異なります。個別案件については、設備メーカー、建築設計者、構造設計者、施工会社、専門技術者、CM会社および関係機関へご確認ください。
